◆当該資料の全体サマリー

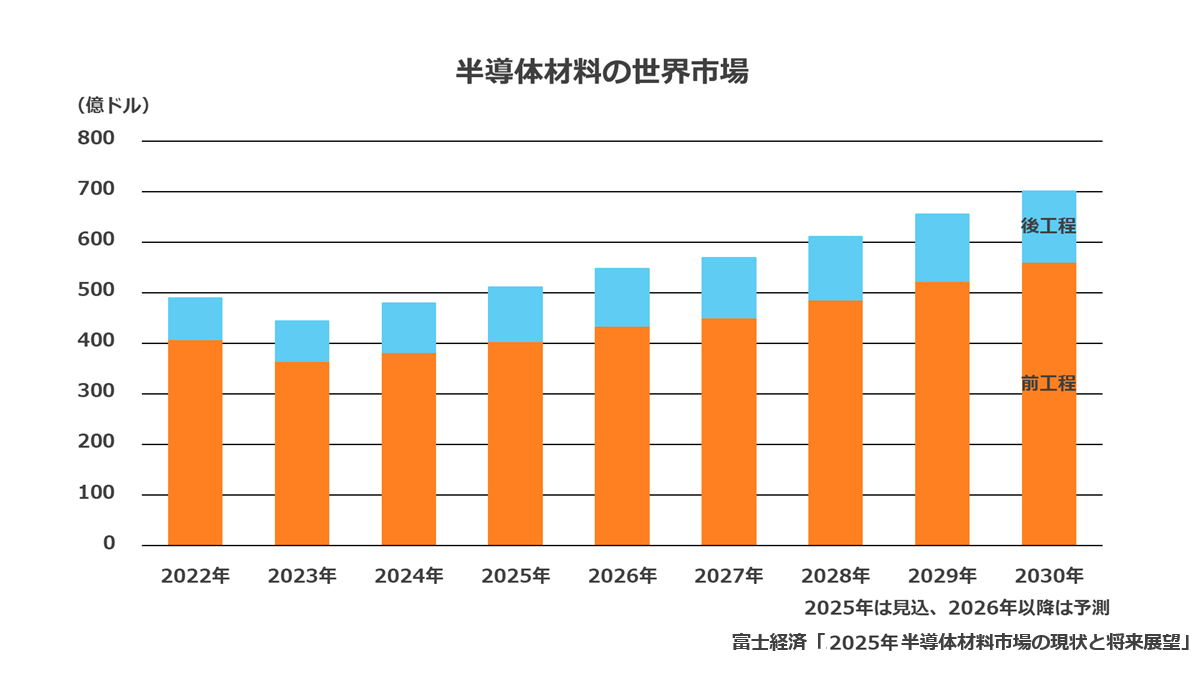

半導体材料(前工程・後工程)の世界市場

2024年の市場は前工程、後工程ともに、半導体の在庫調整によって低迷した2023年から一変して活況となりました。特にAI関連半導体の需要増加に伴い、高付加価値製品の販売が好調だったことにより市場は大きく拡大しました。

2025年は、メモリー中心に序盤は低迷しましたが、生産稼働率は徐々に上昇しており、また、AI関連半導体の需要は引き続き好調なことから、材料市場も拡大が予想されます。今後もデータセンターへの旺盛な投資やAI関連を中心とした先端半導体の需要が増加するに伴い、順調な市場拡大が期待されます。

なお、中国の半導体市場が、政府が進める自国産業育成施策の強化や、米国による半導体輸出規制の影響により拡大を続けています。中国材料メーカーの製品はサンプル出荷が中心でしたが、近年は国内量産ラインで使用されるレベルに達するケースもみられるため、今後の動向が注目されます。

前工程材料は、先端ロジックにおけるセルサイズ縮小に伴うトランジスタ構造の複雑化や、3D-NANDの高層化進展に伴い成長が続いています。今後は裏面配線技術やTSV(シリコン貫通電極)によるウエハー積層技術の進展を受けたウエハー使用量増加に伴い、材料全般の伸びが期待されます。特にフォトリソグラフィ工程で使用されるフォトレジストやフォトマスク、薄膜堆積技術(CVD、ALD)で使用されるシランガスの大幅な伸びが予想されます。また、洗浄・乾燥用途の過酸化水素水やイソプロピルアルコールも需要が増えるとみられます。

後工程材料は、ボンディングワイヤーの占める割合が高く、2024年は地金の価格高騰に伴い販売金額が大幅に伸びました。また、AIサーバーの伸びにより一層高度なパッケージ技術が要求されているため、関連材料の出荷が伸びています。中でもFC-BGA基板に使用されるパッケージ基板用銅張積層板材料や層間絶縁材料などは需要増加が顕著です。

◆注目個別市場サマリー

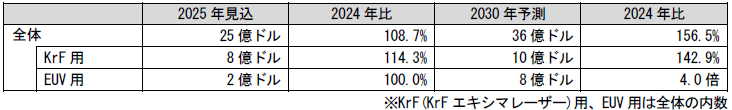

１．フォトレジスト

フォトレジストはフォトリソグラフィ工程のエッチングの際にウエハー上の必要部分を保護する働きを持っています。照射光の各波長によりg線用、i線用、KrFエキシマレーザー用、ArFエキシマレーザー用、EUV用に分類されます。

2024年は、半導体市場が回復したことを受けて、フォトレジストの需要も大幅に増えました。特にメモリー向けでKrFエキシマレーザー用が大きく伸びました。また、先端半導体のトランジスタ形成工程などで採用されるEUV用は小規模ですが好調でした。2025年は、AI関連の先端ロジックやDRAMを積層したHBM(High Bandwidth Memory)向けが堅調に伸びています。しかし、DRAMや3D-NANDの需要が伸び悩んでいるため、市場の成長率は2024年を下回るとみられます。

今後はAIやIoTの進展に伴う半導体市場の拡大によって、ボリュームゾーンの汎用半導体向けではg/i線用やKrF用、先端半導体向けではEUV用の需要増加が予想されます。なお、EUVの使用が制限されている中国ではArF用が代替で伸びるとみられます。

２．CMPスラリー

半導体製造のCMP工程で用いられる研磨用スラリーを対象とします。配線の微細化進展に伴い高度な平坦性や高研磨速度、スクラッチフリー、低残渣などの要求が高まっています。

2024年は、前年に半導体市場が低迷した反動増や、スマートフォンの出荷数量の伸びにより、メモリーやロジック向けを中心に前年比10%以上の市場拡大となりました。

2025年は、半導体市場の伸びに伴いCMPスラリーの需要は増えていますが、メモリーやロジックの生産稼働率がピーク時を下回っているため、2025年の市場は5%程度の拡大にとどまるとみられます。

中長期的には、先端ロジックの配線層数の増加やトランジスタ構造の変化、3D-NANDの高層化がプラス要因となり、順調な市場拡大が予想されます。また、HBMの需要増加に伴い、DRAM同士を接合するTSV用のCMPスラリーの需要も増えています。

３．パッケージ基板用銅張積層板材料

プリプレグとその両面に施される銅箔から構成されるパッケージ基板材料を対象とします。主にスマートフォンのAP(Application Processor)や、PCやサーバー向けでCPUのFC-BGA基板や、3D-NANDなどに採用されるFC-CSP基板で使用され、それらの市場動向に影響を受けます。

2024年は、前年の停滞から民生機器の需要が持ち直したほか、活発なデータセンター向け投資によりサーバー需要が好調だったため、それらで使用される半導体向けのパッケージ基板材料市場は拡大しました。2025年は、引き続きデータセンター関連のサーバーや通信機器の需要が旺盛です。また、中国で特定のスマートフォン購入に対する補助金制度により買い替えが促進されており、それらのスマートフォン向け半導体の増加に伴い市場拡大が予想されます。

以降も通信用途を主軸としたサーバー出荷の拡大や、FC-BGA基板の大型化などが市場拡大につながるとともに、今後はAI関連データセンター向けに高付加価値半導体の出荷が増えることから、パッケージ基板用銅張積層板材料も高単価製品の需要増加が期待されます。

【参考】本記事で使用した『2025年 半導体材料市場の現状と将来展望』に掲載している調査対象市場

前工程材料

• シリコンウエハー
• フォトマスク
• ペリクル
• フォトレジスト
• 高純度洗浄液
• CMPスラリー
• CMPパッド
• CMP後洗浄液
• イソプロピルアルコール
• アンモニアガス・シランガス
• Low-k材料
• High-k材料
• 六フッ化タングステン
• モリブデン系プリカーサ
• メタルプリカーサ
• PFCエッチングガス
• HFCエッチングガス
• 硫化カルボニル
• 塩素系ガス
• 臭化水素
• 三フッ化窒素
• フッ素混合ガス
• ターゲット材
• Cuめっき液
• バッファーコート膜・再配線形成材料

後工程材料

• バックグラインドテープ
• ダイシングテープ
• ダイアタッチフィルム
• ダイボンドペースト
• ボンディングワイヤー
• パッケージ基板用銅張積層板材料
• 層間絶縁材料
• 封止材

半導体デバイス

• SoC(モバイル)
• AIアクセラレーター
• NANDフラッシュメモリー
• DRAM

◆本記事は『2025年 半導体材料市場の現状と将来展望』より一部取り上げ、概要をご紹介しました。当該資料の目次や内容の詳細はこちらでご紹介しています。
