◆当該資料の全体サマリー

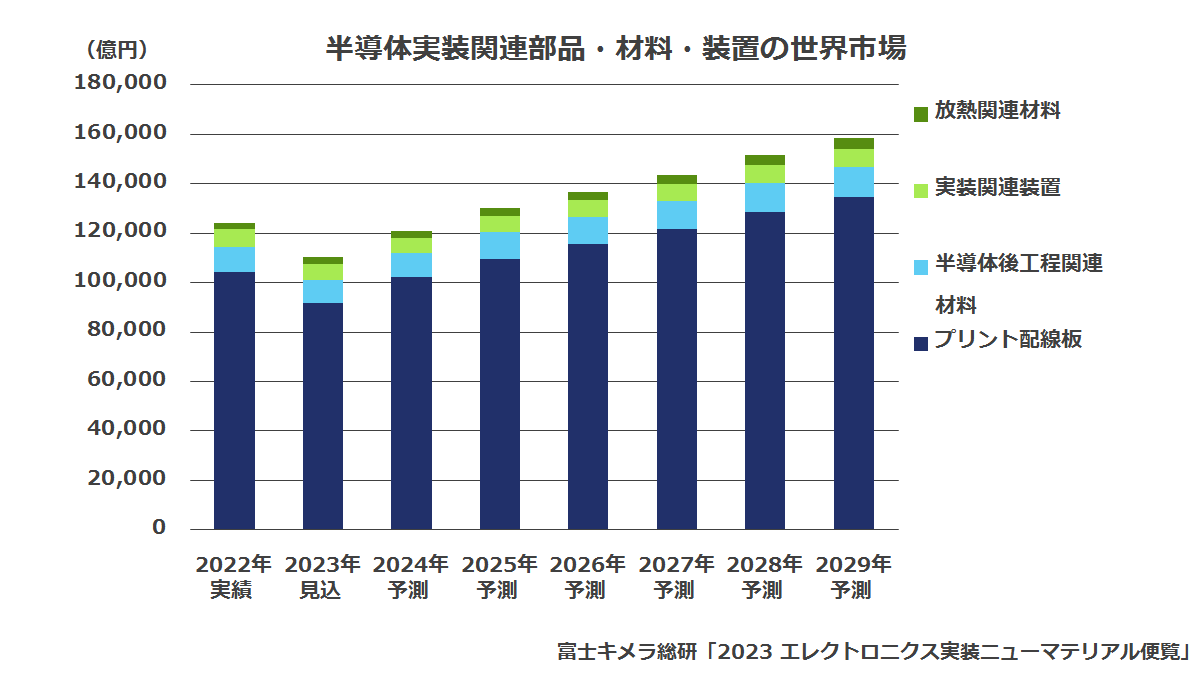

半導体実装関連部品・材料・装置の世界市場

半導体実装関連市場は各種電子機器および半導体の伸びに伴い、2021年から2022年上期まで非常に好調でした。しかし、2022年下期から各種電子機器の落ち込みや、半導体不足を避けるための過剰な生産による在庫過多の影響などを徐々に受けはじめ、2023年は前年から1割以上縮小するとみられます。PCやスマートフォン、各種家電といった民生機器に加え、インフラ関連のサーバーや通信機器が2022年Q4から落ち込んだことも縮小要因となっています。一方、唯一好調であったのが自動車関連であり、自動車関連向けのウェイトが高い放熱関連材料は、2023年に前年から8%程度伸びるとみられます。

PCやスマートフォンなどの民生機器は2023年下期から回復基調にあります。その一方、インフラ関連機器はAIサーバー関連が好調ですが、単価の高い同製品導入の影響で投資が抑制された汎用サーバーや汎用通信機器の回復は2024年下期以降になるとみられ、それに対応したプリント配線板の市場回復も同時期になると予想されます。半導体は、CPU関連が民生機器、汎用サーバーや汎用通信機器などと同時期の回復が期待されますが、メモリー関連は在庫過多の状況が続いており、DRAM関連は2024年Q2以降、NAND関連市場は2025年以降の回復が予想されます。

実装関連装置は、非常に好調であった半導体関連向けが落ち込んでいます。その一方で、アドバンスドパッケージ向けでハイエンド装置が好調となりました。また、汎用基板向けは、車載や通信機器向けの基板関連メーカーが米中貿易摩擦に対応するため、タイを中心とする東南アジアに数多く新工場を設置することで需要が喚起されています。

中長期でみると各種電子機器の回復や、高速伝送、微細化などに対応したハイエンド品の増加などが市場拡大を後押しすると予想されます。

◆注目個別市場サマリー

１．高多層リジッドプリント配線板

多層リジッドプリント配線板の中でも、18層以上の高多層基板を対象としました。18層以上の高多層製品は基板の採用用途が限られている点や生産難易度が高いことから、参入メーカーは多層基板よりも限定的となっています。タイプ別には18～28層、30～48層、50層以上に分けられます。18～28層が数量ベースの8割以上を占めています。2023年から2024年に向け各タイプとも伸長すと予想されます。用途別にみると通信機器向け、汎用サーバー向け、AIサーバー向け、基地局向けで数量ベースの8割以上を占めています。2024年に前年から大きく伸びるのは汎用サーバー向けとAIサーバー向けで、汎用サーバー向けは通信機器向けを上回ると予想されます。

2023年は、生成AIブームに伴うAIサーバー向けが大きく伸長しましたが、主力となる通信機器や汎用サーバー向けをはじめ、基地局や半導体製造装置向けなども落ち込み、市場は縮小するとみられます。2024年以降は、AIサーバーで20層以上、汎用サーバーでも18層の採用が進むとみられ、サーバー向けを中心に市場は高成長が続くと予想されます。

30層以上の製品は、通信機器で採用が多いです。2023年は、大手ITベンダーのデータセンター投資削減の影響で、数量ベースで大きく落ち込みました。800G以上のハイエンド通信機器がAIサーバー向けで伸長しましたが、400G以下の通信機器の落ち込みが影響しました。なお、800G以上のハイエンド通信機器では40層近い製品の採用も多いです。2024年には出荷は回復に向かいますが、2022年並みの数量には至らないと予想されます。50層以上は半導体製造/検査装置関連や医療機器、航空・宇宙用途で採用されています。2023年は装置関連向けが落ち込みましたが、2024年以降は順調な伸びが予想されます。

２．FC-BGA基板

CPUや通信機器など高性能な多ピンロジックで採用されるFC-BGAの基板を対象としました。PCやゲーム機、自動車などの民生向けで4～8層、サーバー用やハイエンドの通信機器向けでは10層以上の製品が採用されます。

2023年は、PC向けや通信機器向けに加え、伸長が期待されたサーバー向けも大きく落ち込んでいます。AIサーバーへの投資額が大きく、AIアクセラレーターチップ向けなどは前年から大きく伸長していますが、汎用サーバーや通信機器関連への投資が削減されたことで、市場は前年から縮小するとみられます。製品供給が不足から過多になったことで単価も下落しています。PC向けは2023年Q4から、通信機器向けやサーバー向けは2024年Q2頃から回復するとみられます。今後、市場をけん引するのは、単価の高いサーバー向けやAIアクセラレーターチップ向けですが、サーバー市場の落ち込みで、2024年の市場は2022年並みの規模にとどまると予想されます。2025年以降は在庫調整などが安定し、インフラ機器向けやPC向けなどの回復が進むとみられ、市場は高成長が続くと予想されます。なお、車載SoC向けは2023年も好調で、今後も順調な市場拡大が期待されます。

３．窒化ケイ素基板

ここでは、窒化ケイ素(Si3N4)の白板基材、白板にアルミ箔や銅箔を積層してエッチングで回路パターンを形成したAMB(Active Metal Braze)基板を対象としました。

白板基材は全てがEVやHVなどのインバーター向けとなっているため、市場はxEVの販売動向に連動します。AMB基材も車載インバーター向けが多いですが、DC-DCコンバーターなどでも採用されています。車載向け以外ではパワーコンディショナーや産業機器でも採用があります。今後も市場はxEV市場に連動した推移が予想されます。特に、2026年以降はxEVの生産がさらに加速するとみられるため、それに伴って市場拡大が期待されます。

【参考】本記事で使用した「2023 エレクトロニクス実装ニューマテリアル便覧」に掲載している調査対象市場

半導体パッケージ

• FO-WLP/PLP
• 2.5Dパッケージ
• 3Dパッケージ

プリント配線板

• 片面/両面/多層リジッドプリント配線板
• 高多層リジッドプリント配線板
• ビルドアッププリント配線板
• FC-BGA基板
• CSP系基板
• フレキシブルプリント配線板

半導体後工程関連材料

• 半導体封止材
• モールドアンダーフィル
• 1次実装用アンダーフィル
• QFNリードフレーム
• リードフレーム用条材
• ボンディングワイヤ
• バッファコート材料/再配線材料

実装関連装置

• マウンター
• フリップチップボンダー
• モールディング装置
• 基板向け露光装置(DI/ステッパー)
• レーザー加工機

放熱関連材料

• アルミナフィラー
• 放熱シート
• 放熱ギャップフィラー
• シンタリングペースト
• 窒化ケイ素基板
• 金属ベース放熱基板
• 金属ベース銅張積層板

基板関連材料

• ガラス基材銅張積層板(汎用/低誘電)
• ガラス基材銅張積層板(パッケージ基板)
• ガラスコア
• 層間絶縁フィルム
• 高機能ガラスクロス
• フレキシブル銅張積層板
• 層間用ボンディングシート
• ドライフィルムレジスト
• ソルダーレジストフィルム
• 電解銅箔
• 圧延銅箔
• 銅めっき
• 金めっき

アプリケーション

• スマートフォン
• 自動車
• サーバー
• データセンター向けスイッチ機器

◆本記事は「2023 エレクトロニクス実装ニューマテリアル便覧」より一部取り上げ、概要をご紹介しました。当該資料の目次や内容の詳細はこちらでご紹介しています。
